GNN Lighting

ด้านหน้า

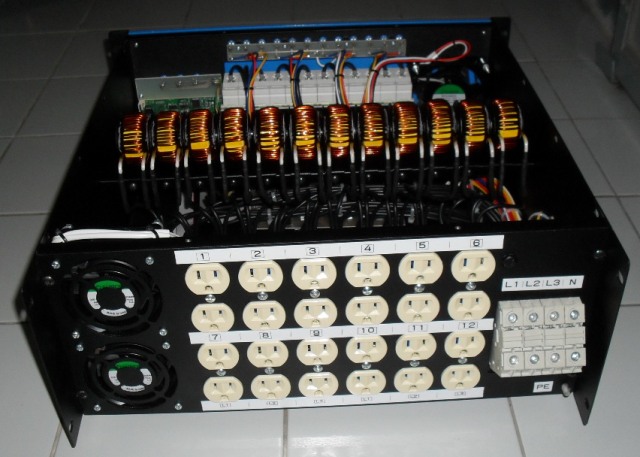

ด้านหลัง

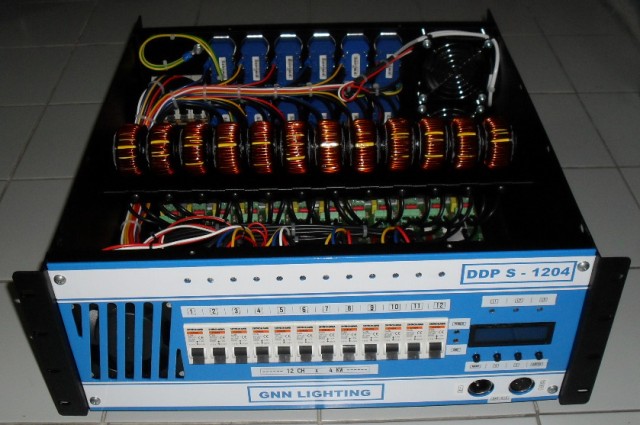

  • งานทดสอบ DMX-512 Digital Dimmer Pack 12CH x 4KW DDP S-1204

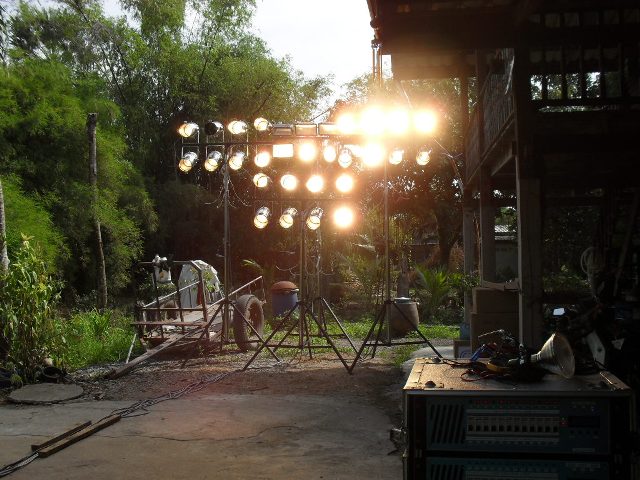

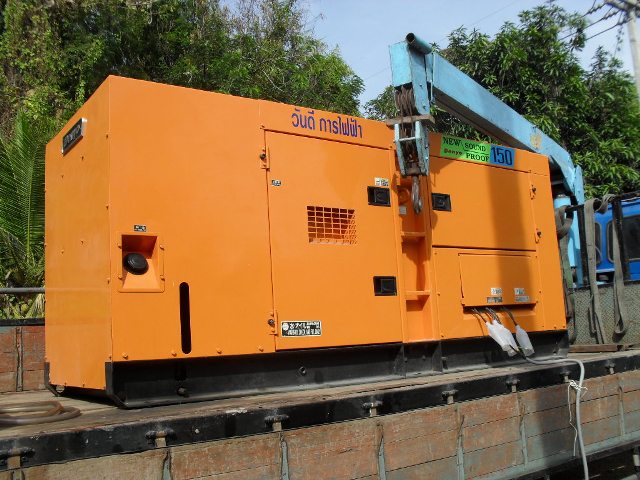

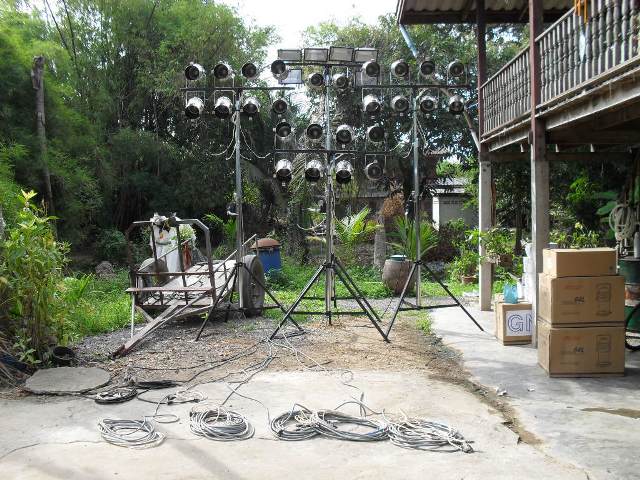

    • ใช้หลอดไฟพาร์ 1000W 220V จำนวน 26 ดวง ไฟ Work light 1000W 6 ดวง พร้อมด้วยบอร์ดควบคุมไฟ WORK STAGE4824 Generator เครื่องวัดความร้อน แบบ Lazer เพื่อใช้ทดสอบ กับ Dimmer 1 Pack

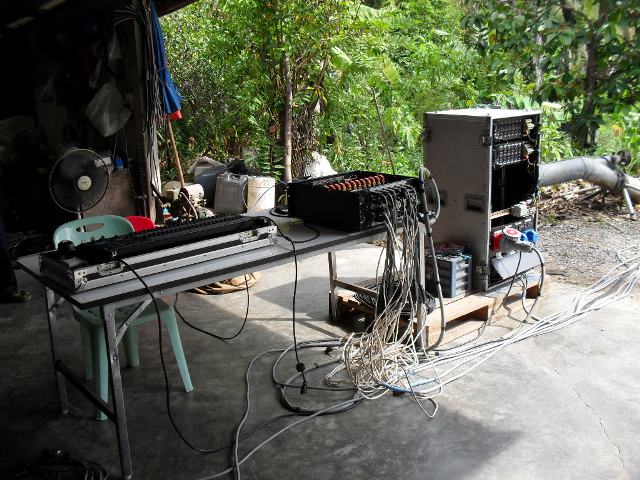

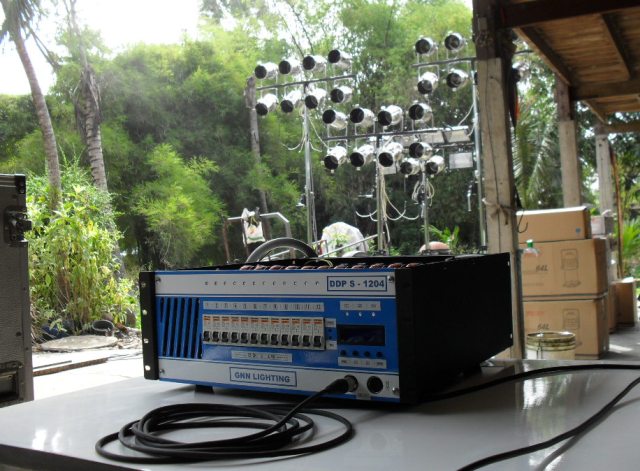

การเตรียมหลอดไฟและDimmer

    • เรื่องที่ทำการทดสอบ
      • การเฟดตั้งแต่ 0-255 และ จาก 255-0ต้องนิ่มนวล ไม่กระตุก โดยเริ่มจากทำทุกช่องพร้อมกัน แบ่งทำเป็นกลุ่มแบบบาลานซ์เฟส และ ทำเป็นกลุ่มแบบไม่บาลานซ์เฟส ผลที่ได้เป็นตามต้องการ
      • การเฟดตั้งแต่ 0-255 และ จาก 255-0แบบเพิ่ม หรือ ลดที่ละ 5 หน่วย โดยหยุดนิ่งดูผลจุดละ 1นาที ต้องไม่กระตุกหรือกระพริบ โดยเริ่มจากทำทุกช่องพร้อมกัน แบ่งทำเป็นกลุ่มแบบบาลานซ์เฟส และ ทำเป็นกลุ่มแบบไม่บาลานซ์เฟส ผลที่ได้เป็นตามต้องการ

      • การเฟดไปหยุดนิ่งที่ 128หน่วย หรือ 50% และ ที่ 255หน่วย หรือ 100% ดูผลจุดละ 25นาที ต้องไม่กระตุกหรือกระพริบ

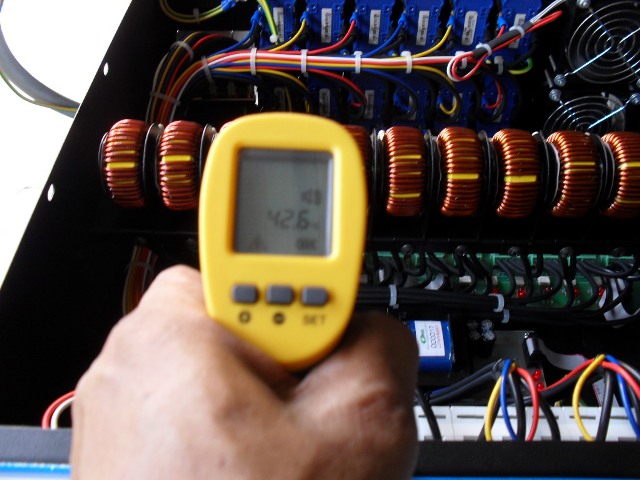

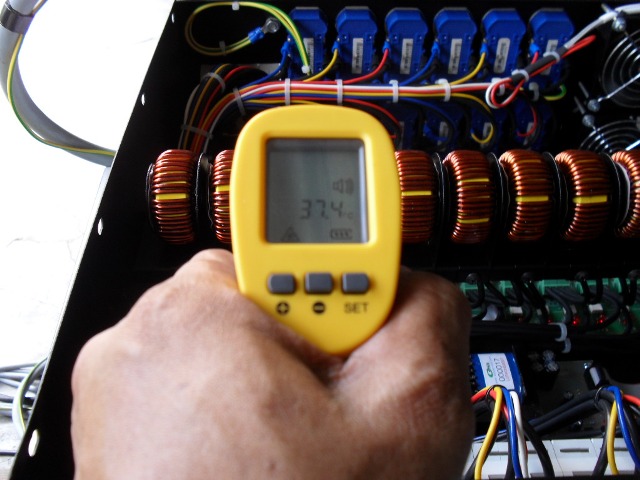

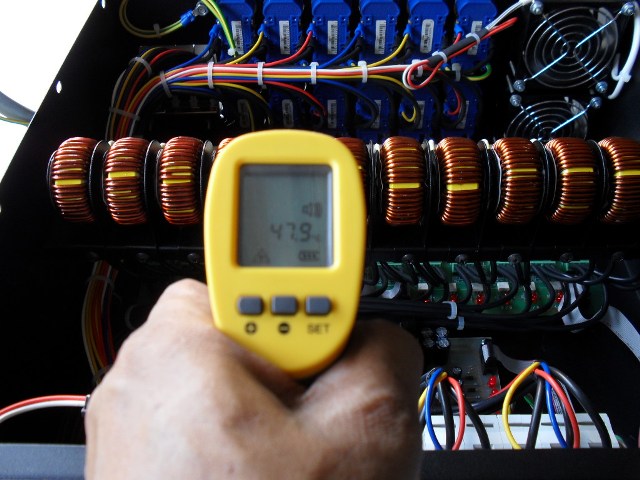

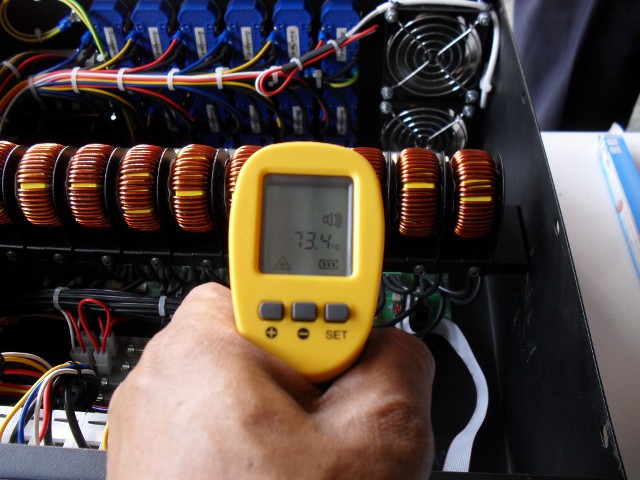

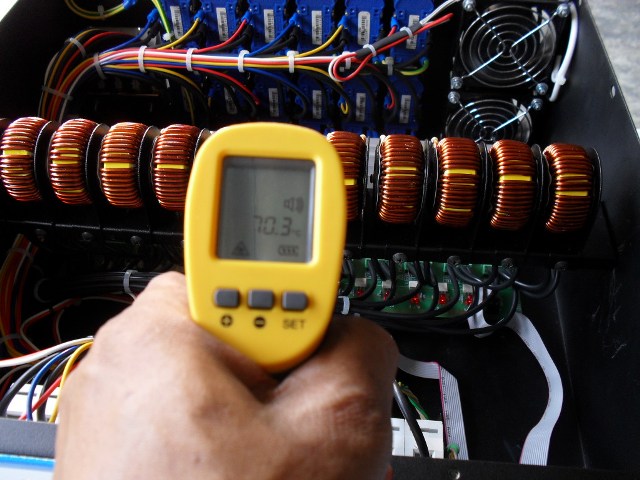

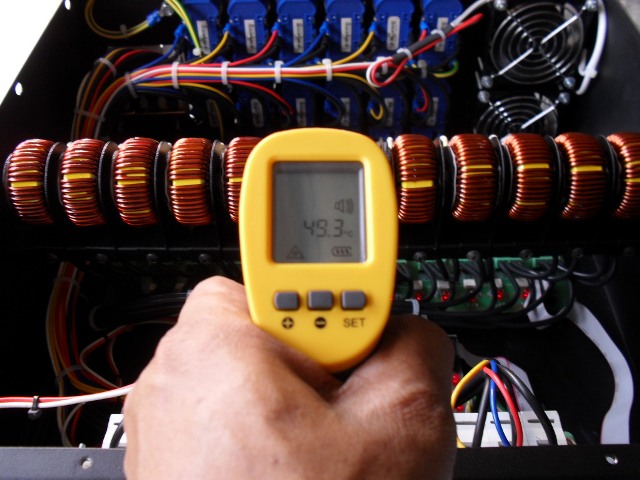

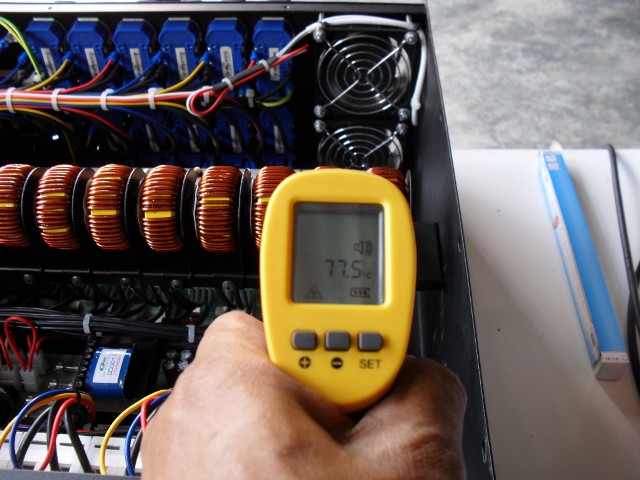

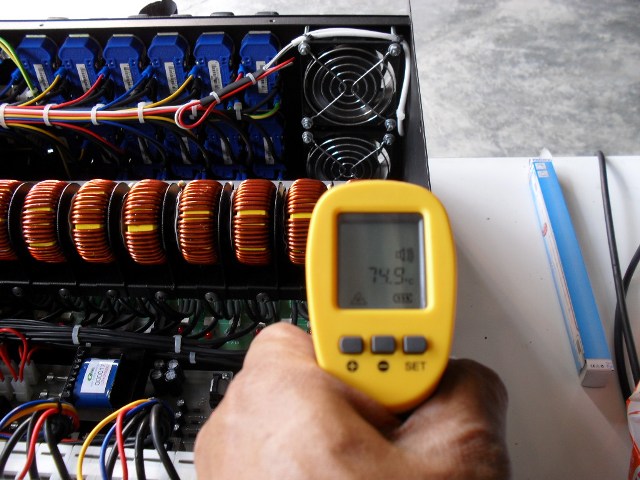

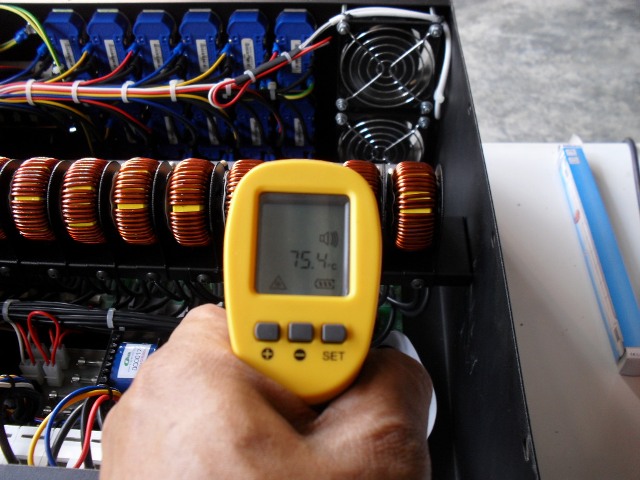

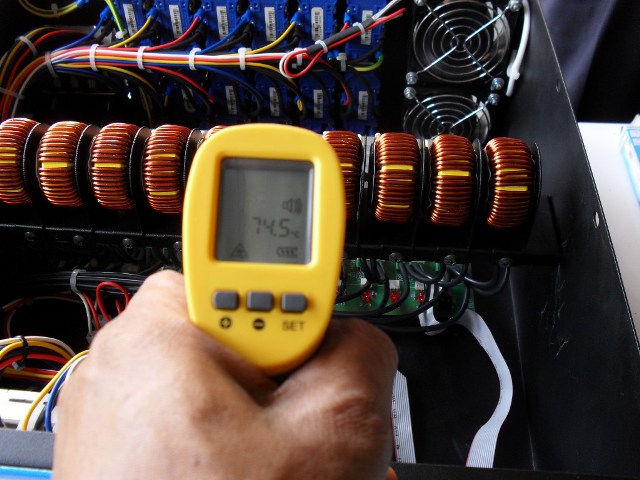

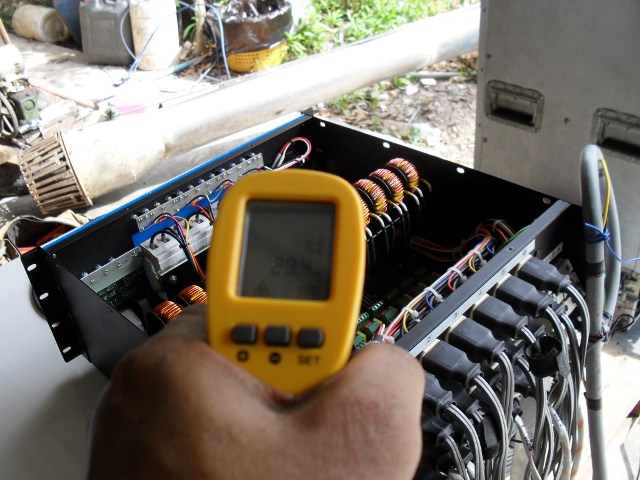

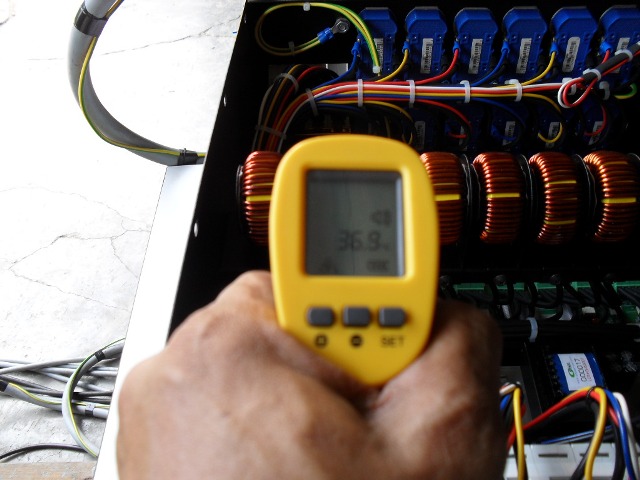

    • เช็คดูความร้อนที่ L-Filter(Chock) Triac & Heatsink มีระดับความร้อน ดังนี้

CH - 1 Load 3KW (หลอดขาด 1 หลอด)

CH - 2 Load 4KW

CH - 3 Load 4KW

CH - 4 Load 4KW

CH - 5 Load 4KW

CH - 6 Load 4KW

CH - 7 Load 2KW

CH - 8 Load 2KW

CH - 9 Load 2KW

CH - 10 Load 0KW (หลอดขาด)

CH - 11 Load 1KW

CH - 12 Load 1KW
